目标检测入门 Part 1:梯度向量,HOG 和 SS

在 "目标检测入门"系列文章中,将介绍一些用于图像处理和对象检测的基本概念,算法和流行的深度学习模型。第1部分介绍了梯度向量的概念,HOG(Histogram of Oriented Gradients)算法以及图像分割的选择性搜索。

转载声明: 本文参考 Lil’Log 的相关内容,并进行翻译和编辑

1 图像梯度方向

首先,我想确保我们可以区分以下术语。它们非常相似,密切相关,但不完全相同。

导数 方向导数 梯度
值类型 标量 标量 矢量
定义 函数 f(x,y,z,...)f(x,y,z,...) 在点 (x0,y0,z0,...)(x_0,y_0,z_0,...) 上的变化速率,即在该点上切线的斜率 f(x,y,z,...)f(x,y,z, ...) 在向量 u\vec{u} 上瞬时变化速率 它指向函数最大增长率的方向,其中包含多变量函数的所有偏导数信息。

在图像处理中,我们想知道颜色从一种极端变化到另一种极端的方向(例如,在灰度图像上从黑色变为白色)。因此,我们要测量颜色像素上的“梯度”。图像上的梯度是离散的,因为每个像素都是独立的,无法进一步拆分。

图像梯度矢量被定义为度量每个单独的像素,在x轴和y轴的像素的颜色的变化。该定义与连续多变量函数的梯度一致,该函数是所有变量的偏导数的向量。假设 f(x,y)f(x, y) 记录着像素 (x,y)(x, y) 的颜色,则像素 xy(x,y) 的梯度矢量定义如下:

f(x,y)=[gxgy]=[fxfy]=[f(x+1,y)f(x1,y)f(x,y+1)f(x,y1)]\nabla f(x, y) = \begin{bmatrix} g_x \\ g_y \end{bmatrix} = \begin{bmatrix} \frac{\partial f}{\partial x} \\[6pt] \frac{\partial f}{\partial y} \end{bmatrix} = \begin{bmatrix} f(x+1, y) - f(x-1, y)\\ f(x, y+1) - f(x, y-1) \end{bmatrix}

其中 fx\frac{\partial f}{\partial x}xx 方向上的偏导数,是用来计算目标左右两侧的相邻像素之间的色差,用 f(x+1,y)f(x1,y)f(x+1, y) - f(x-1, y) 来计算。类似的,fy\frac{\partial f}{\partial y}yy 方向上的偏导数,是用来计算目标上下两侧的相邻像素之间的色差,用 f(x,y+1)f(x,y1)f(x, y+1) - f(x, y-1)

图像梯度有两个重要属性:

  • 大小 是向量的L2范数, g=gx2+gy2g = \sqrt{ g_x^2 + g_y^2 }.
  • 方向 是两个方向上偏导数之比的反正切, θ=arctan(gy/gx)\theta = \arctan{(g_y / g_x)}.

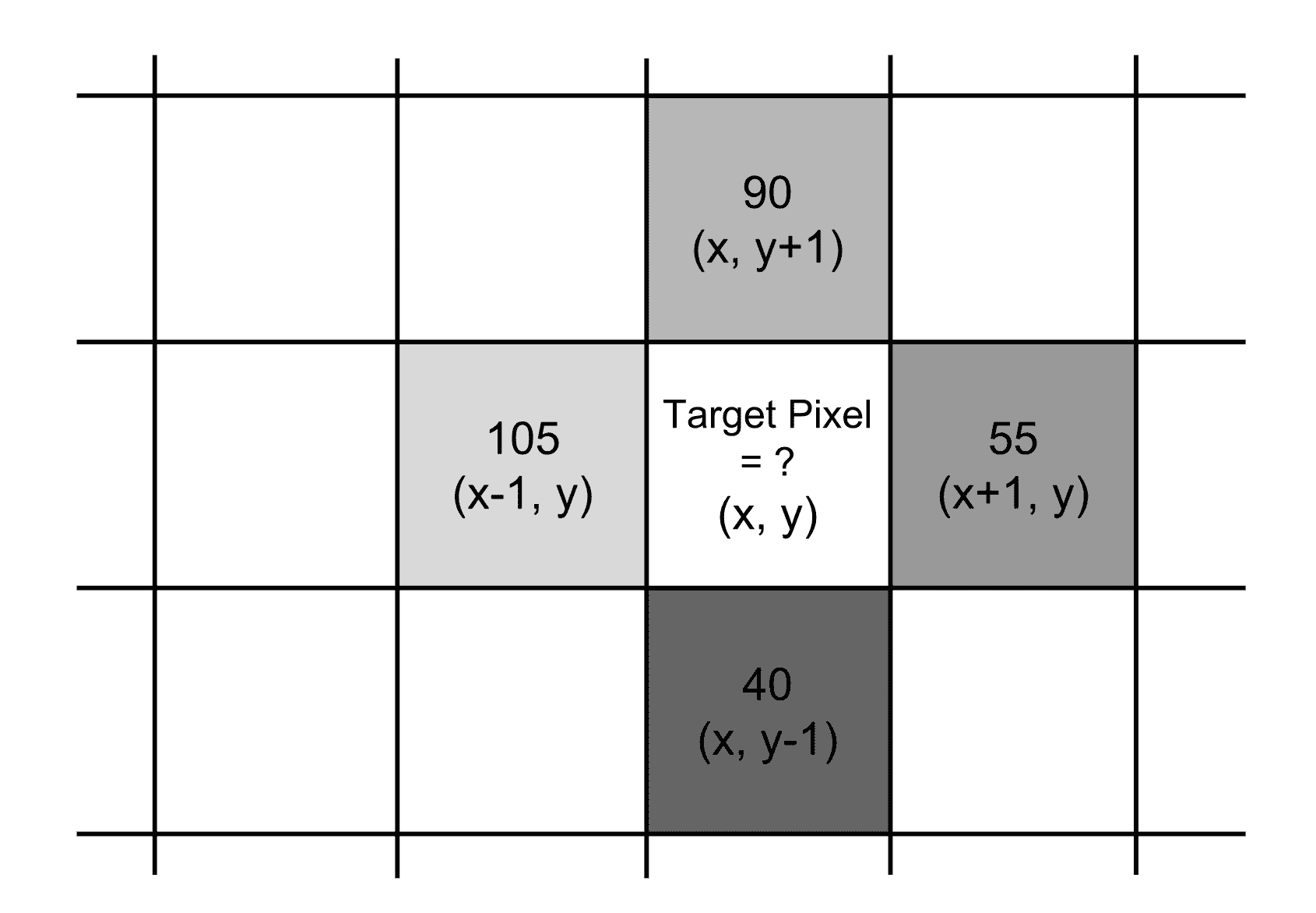

image-gradient-vector-pixel-location
Fig. 1. 为了计算目标像素在位置(x,y)的梯度向量,我们需要知道其四个相邻像素(或八个周围像素,取决于内核)的颜色。

Fig. 1.中示例的梯度向量为:

f=[f(x+1,y)f(x1,y)f(x,y+1)f(x,y1)]=[551059040]=[5050]\nabla f = \begin{bmatrix} f(x+1, y) - f(x-1, y)\\ f(x, y+1) - f(x, y-1) \end{bmatrix} = \begin{bmatrix} 55-105\\ 90-40 \end{bmatrix} = \begin{bmatrix} -50\\ 50 \end{bmatrix}

因此,

  • 大小是 502+(50)2=70.7107\sqrt{50^2 + (-50)^2} = 70.7107
  • 方向是 arctan(50/50)=45\arctan{(-50/50)} = -45^{\circ}

反复对每个像素重复进行梯度计算过程太慢。但是,它可以很好地转换为在整个图像矩阵上用 A\mathbf{A} 进行卷积运算,其中 A\mathbf{A} 是专门设计的卷积核之一。

让我们从 Fig 1 中示例的 x 方向开始。[1,0,1][-1,0,1] 在 x 轴上滑动;\ast 是卷积运算符:

Gx=[1,0,1][105,255,55]=105+0+55=50\mathbf{G}_x = [-1, 0, 1] \ast [105, 255, 55] = -105 + 0 + 55 = -50

同样,在y方向上,我们采用卷积核 [+1,0,1][+1, 0, -1]^\top

Gy=[+1,0,1][9025540]=90+040=50\mathbf{G}_y = [+1, 0, -1]^\top \ast \begin{bmatrix} 90\\ 255\\ 40 \end{bmatrix} = 90 + 0 - 40 = 50

在 python 中尝试一下:

1
2
3
4
5
import numpy as np
import scipy.signal as sig
data = np.array([[0, 105, 0], [40, 255, 90], [0, 55, 0]])
G_x = sig.convolve2d(data, np.array([[-1, 0, 1]]), mode='valid')
G_y = sig.convolve2d(data, np.array([[-1], [0], [1]]), mode='valid')

这两个函数分别返回array([[0], [-50], [0]])array([[0, 50, 0]]) (请注意,在 numpy 数组表示中,40显示在90的前面,因此-1在内核中的1之前相应地列出。)

通用图像处理内核

Prewitt 算子: 不仅依赖四个直接相邻的相邻像素,还利用八个周围的像素获得更平滑的结果。

Gx=[10+110+110+1]A and Gy=[+1+1+1000111]A\mathbf{G}_x = \begin{bmatrix} -1 & 0 & +1 \\ -1 & 0 & +1 \\ -1 & 0 & +1 \end{bmatrix} \ast \mathbf{A} \text{ and } \mathbf{G}_y = \begin{bmatrix} +1 & +1 & +1 \\ 0 & 0 & 0 \\ -1 & -1 & -1 \end{bmatrix} \ast \mathbf{A}

Sobel 算子: 为了更加强调直接相邻像素的影响,它们被赋予更高的权重。

Gx=[10+120+210+1]A and Gy=[+1+2+1000121]A\mathbf{G}_x = \begin{bmatrix} -1 & 0 & +1 \\ -2 & 0 & +2 \\ -1 & 0 & +1 \end{bmatrix} \ast \mathbf{A} \text{ and } \mathbf{G}_y = \begin{bmatrix} +1 & +2 & +1 \\ 0 & 0 & 0 \\ -1 & -2 & -1 \end{bmatrix} \ast \mathbf{A}

为不同的目标创建了不同的内核,例如边缘检测,模糊,锐化等等。查看此维基页面以获取更多示例和参考。

范例:2004 年的 Manu

让我们用 2004 年吉诺比利的照片进行一个简单的实验[下载照片],那时他仍然有很多的头发。为简单起见,首先将照片转换为灰度。对于彩色图像,我们只需要分别在每个彩色通道中重复相同的过程即可。

Manu 2004
Fig. 2. 在2014年还有头发的 Manu Ginobili. (图片来源: Manu Ginobili’s bald spot through the years)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
import numpy as np
import scipy
import scipy.signal as sig
# With mode="L", we force the image to be parsed in the grayscale, so it is
# actually unnecessary to convert the photo color beforehand.
img = scipy.misc.imread("manu-2004.jpg", mode="L")

# Define the Sobel operator kernels.
kernel_x = np.array([[-1, 0, 1],[-2, 0, 2],[-1, 0, 1]])
kernel_y = np.array([[1, 2, 1], [0, 0, 0], [-1, -2, -1]])

G_x = sig.convolve2d(img, kernel_x, mode='same')
G_y = sig.convolve2d(img, kernel_y, mode='same')

# Plot them!
fig = plt.figure()
ax1 = fig.add_subplot(121)
ax2 = fig.add_subplot(122)

# Actually plt.imshow() can handle the value scale well even if I don't do
# the transformation (G_x + 255) / 2.
ax1.imshow((G_x + 255) / 2, cmap='gray'); ax1.set_xlabel("Gx")
ax2.imshow((G_y + 255) / 2, cmap='gray'); ax2.set_xlabel("Gy")
plt.show()

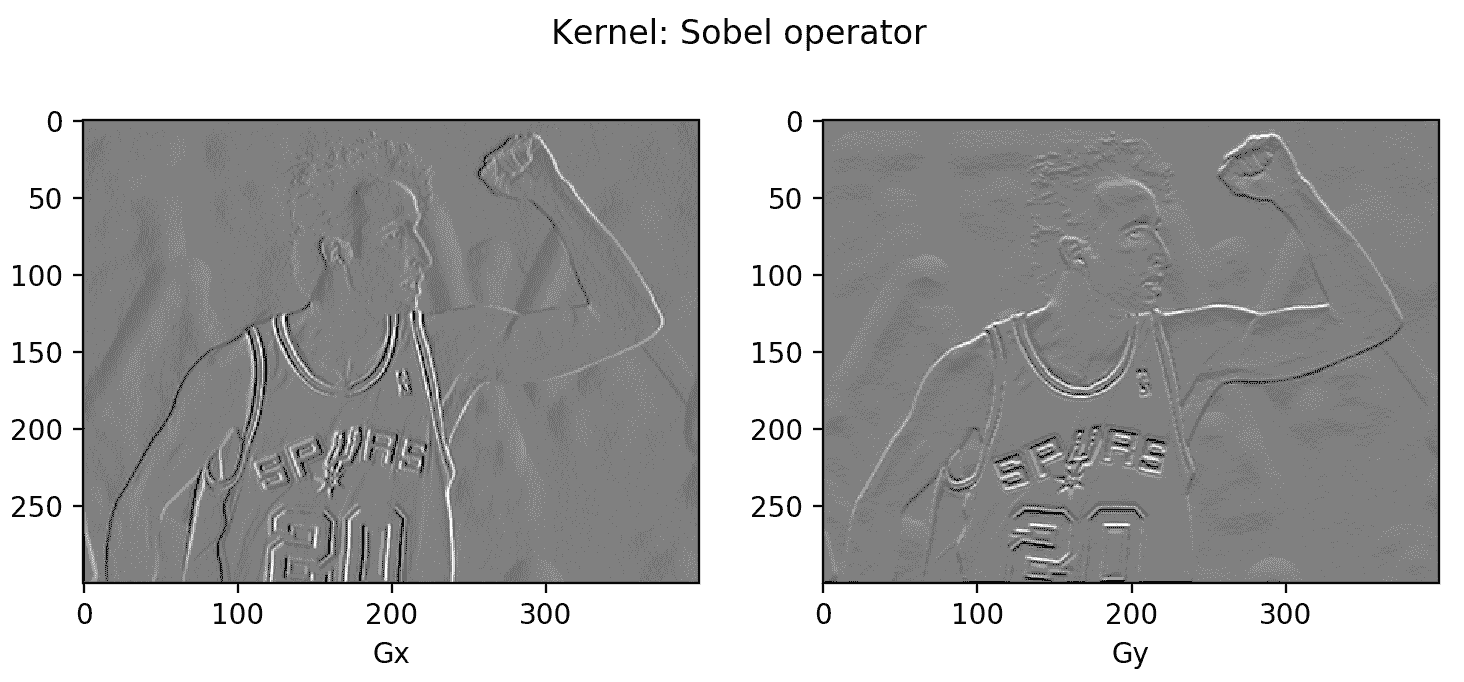

manu-2004-sobel-operator
Fig. 3. 在示例图像上应用Sobel算子核.

您可能会注意到大多数区域都是灰色的。由于两个像素之间的差在 -255 和 255 之间,因此出于显示目的,我们需要将它们转换回 [0,255]。一个简单的线性变换 (G+255)/2(\mathbf{G}+ 255)/2 会将所有零(即,不变色的背景的梯度没有变化)变为 125(显示为灰色)。

2 方向梯度直方图(HOG)

方向梯度直方图(HOG)是从像素颜色中提取特征以构建对象识别分类器的有效方法。有了图像梯度矢量的知识,不难理解HOG的工作原理。开始吧!

HOG 的工作原理
  1. 预处理图像,包括调整大小和颜色归一化。

  2. 计算每个像素的梯度矢量及其大小和方向。

  3. 将图像分成许多 8×88\times8 像素单元。在每个像元中,将这64个像元的大小值进行合并,并累加到9个无符号方向的 bin 中(无符号,所以 0-180 度而不是 0-360 度;这是基于经验实验的切实可行的选择)。

为了获得更好的鲁棒性,如果像素的梯度矢量的方向位于两个bin之间,则其幅度不会全部进入更近的 bin 中,而是成比例地分配在两个 bin 中。例如,如果像素的梯度向量的大小为8,且度为15,则它在度0和20的两个存储 bin 之间,我们将2分配给 bin 0,将6分配给 bin 20。

这种有趣的配置使直方图在小失真应用于图像时更加稳定。

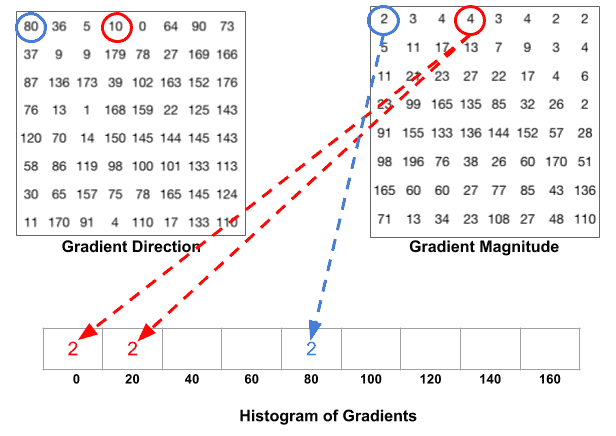

20201217HOG-histogram-creation
Fig. 4. 如果一个梯度矢量的降级在两个 bin 之间,如何分割它的大小。 (Image source: https://www.learnopencv.com/histogram-of-oriented-gradients/)

  1. 然后,在图像上滑动 2x2 单元(即 16x16 像素)的块。在每个块区域中,将4个单元格的4个直方图连接到具有36个值的一维向量中,然后进行归一化以具有单位权重。最终的HOG特征向量是所有块向量的串联。可以将其输入到SVM等分类器中,以学习对象识别任务。
范例:2004年的 Manu

让我们重用上一节中的相同示例图像。记住我们已经对于整个图像计算了 Gx\mathbf{G}_xGy\mathbf{G}_y

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
N_BUCKETS = 9
CELL_SIZE = 8 # Each cell is 8x8 pixels
BLOCK_SIZE = 2 # Each block is 2x2 cells

def assign_bucket_vals(m, d, bucket_vals):
left_bin = int(d / 20.)
# Handle the case when the direction is between [160, 180)
right_bin = (int(d / 20.) + 1) % N_BUCKETS
assert 0 <= left_bin < right_bin < N_BUCKETS

left_val= m * (right_bin * 20 - d) / 20
right_val = m * (d - left_bin * 20) / 20
bucket_vals[left_bin] += left_val
bucket_vals[right_bin] += right_val

def get_magnitude_hist_cell(loc_x, loc_y):
# (loc_x, loc_y) defines the top left corner of the target cell.
cell_x = G_x[loc_x:loc_x + CELL_SIZE, loc_y:loc_y + CELL_SIZE]
cell_y = G_y[loc_x:loc_x + CELL_SIZE, loc_y:loc_y + CELL_SIZE]
magnitudes = np.sqrt(cell_x * cell_x + cell_y * cell_y)
directions = np.abs(np.arctan(cell_y / cell_x) * 180 / np.pi)

buckets = np.linspace(0, 180, N_BUCKETS + 1)
bucket_vals = np.zeros(N_BUCKETS)
map(
lambda (m, d): assign_bucket_vals(m, d, bucket_vals),
zip(magnitudes.flatten(), directions.flatten())
)
return bucket_vals

def get_magnitude_hist_block(loc_x, loc_y):
# (loc_x, loc_y) defines the top left corner of the target block.
return reduce(
lambda arr1, arr2: np.concatenate((arr1, arr2)),
[get_magnitude_hist_cell(x, y) for x, y in zip(
[loc_x, loc_x + CELL_SIZE, loc_x, loc_x + CELL_SIZE],
[loc_y, loc_y, loc_y + CELL_SIZE, loc_y + CELL_SIZE],
)]
)

以下代码简单地调用函数来构造直方图并将其绘制。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
# Random location [200, 200] as an example.
loc_x = loc_y = 200

ydata = get_magnitude_hist_block(loc_x, loc_y)
ydata = ydata / np.linalg.norm(ydata)

xdata = range(len(ydata))
bucket_names = np.tile(np.arange(N_BUCKETS), BLOCK_SIZE * BLOCK_SIZE)

assert len(ydata) == N_BUCKETS * (BLOCK_SIZE * BLOCK_SIZE)
assert len(bucket_names) == len(ydata)

plt.figure(figsize=(10, 3))
plt.bar(xdata, ydata, align='center', alpha=0.8, width=0.9)
plt.xticks(xdata, bucket_names * 20, rotation=90)
plt.xlabel('Direction buckets')
plt.ylabel('Magnitude')
plt.grid(ls='--', color='k', alpha=0.1)
plt.title("HOG of block at [%d, %d]" % (loc_x, loc_y))
plt.tight_layout()

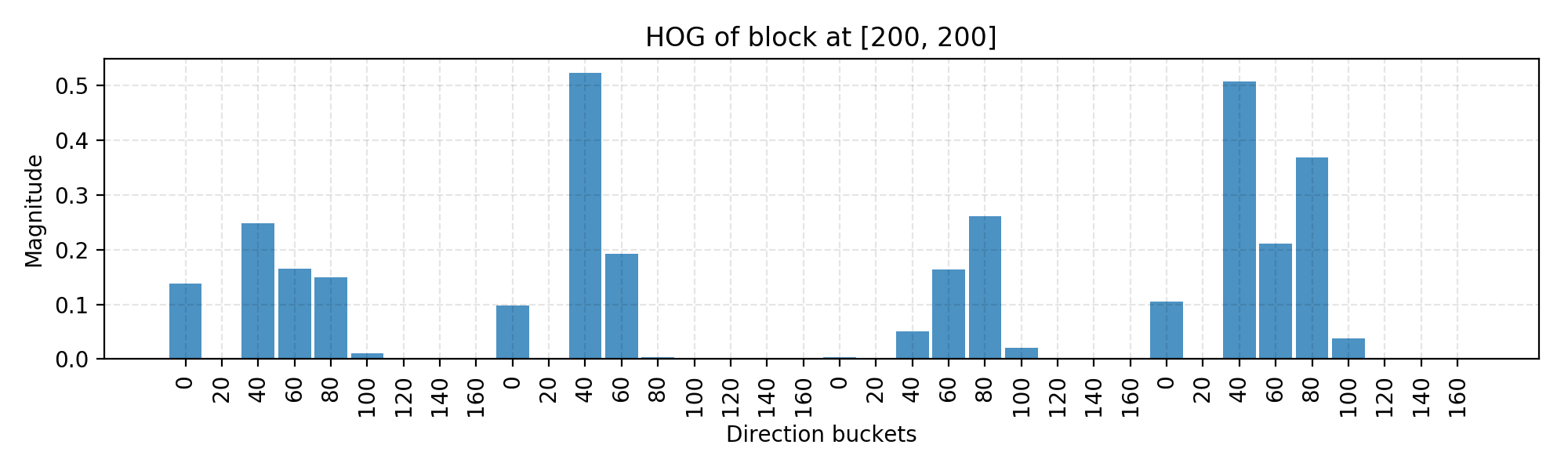

在上面的代码中,我以左上角位于 [200,200] 的块为例,这是该块的最终归一化直方图。您可以使用代码来更改要通过滑动窗口标识的块位置。
block_histogram
Fig. 5. 一个块的HOG直方图演示

该代码主要用于演示计算过程。有许多已实现HOG算法的现成库,例如 OpenCVSimpleCVscikit-image

3 图像分割(Felzenszwalb算法)

当一幅图像中存在多个对象时(几乎每张真实照片都存在),我们需要确定一个可能包含目标对象的区域,以便可以更有效地执行分类。

Felzenszwalb 和 Huttenlocher (2004) 提出了一种使用基于图的方法将图像分割成相似区域的算法。这也是选择性搜索(一种流行的区域提议算法)的初始化方法,我们将在后面讨论。

假设,我们使用无向图 G=(V,E)G=(V, E) 代表输入图像。一个交点 viVv_i \in V 代表一个像素。一条边 e=(vi,vj)Ee = (v_i, v_j) \in E 连接两个顶点 viv_ivjv_j。相关权重 w(vi,vj)w(v_i, v_j) 衡量之间的差异 viv_ivjv_j。可以在颜色,位置,强度等维度上量化差异性。权重越高,两个像素的相似性越小。分割解决方案 SS 是将 VV 划分为多个连接的组件。直观上,相似的像素应属于相同的组件,而相异的像素应分配给不同的组件。

图形构造

有两种方法可以根据图像构造图形。

  • 网格图: 每个像素仅与周围的邻居连接(总共8个其他单元)。边缘权重是像素强度值之间的绝对差。
  • 最近邻图: 每个像素都是特征空间(x,y,r,g,b)中的一个点,其中(x,y)是像素位置,(r,g,b)是RGB中的颜色值。权重是两个像素特征向量之间的欧几里得距离。
关键概念

在为良好的图分区(也称为图像分割)制定标准之前,让我们定义几个关键概念:

  • 内部差异: Int(C)=maxeMST(C,E)w(e)Int(C) = \max_{e\in MST(C, E)} w(e), 其中 MSTMST 是组件的最小生成树。组件 CC 仍然可以保持连接,即使我们移除了所有权重小于 Int(C)Int(C) 的边。
  • 两个组件之间的区别: Dif(C1,C2)=minviC1,vjC2,(vi,vj)Ew(vi,vj)Dif(C_1, C_2) = \min_{v_i \in C_1, v_j \in C_2, (v_i, v_j) \in E} w(v_i, v_j)。如果它们之间没有边缘 Dif(C1,C2)=Dif(C_1, C_2) = \infty
  • 最小内部差异: MInt(C1,C2)=min(Int(C1)+τ(C1),Int(C2)+τ(C2))MInt(C_1, C_2) = min(Int(C_1) + \tau(C_1), Int(C_2) + \tau(C_2)), 其中 τ(C)=k/C\tau(C) = k / \vert C \vert 帮助确保我们对组件之间的差异有一个有意义的阈值。随着更高 kk,则很有可能导致组件更大。

通过对给定的两个区域 C1C_1C2C_2 定义一个成对区域比较预测来评估分割的质量:

D(C1,C2)={True if Dif(C1,C2)>MInt(C1,C2)False otherwiseD(C_1, C_2) = \begin{cases} \text{True} & \text{ if } Dif(C_1, C_2) > MInt(C_1, C_2) \\ \text{False} & \text{ otherwise} \end{cases}

只有当预测为 True 时,我们才将它们视为两个独立的组件。否则,分割太精细,可能应该合并它们。

图像分割的工作原理

该算法遵循自下而上的过程。给定 G=(V,E)G=(V, E) and V=n,E=m|V|=n, |E|=m

  1. 边缘按重量升序排列,标记为 e1,e2,,eme_1, e_2, \dots, e_m
  2. 最初,每个像素都保留在自己的组件中,因此我们从 nn 个组件开始。
  3. 重复 k=1,,mk=1, \dots, m:
    • 步骤 kk 的分割快定义为 SkS^k
    • 第 k 个边缘定义为 ek=(vi,vj)e_k = (v_i, v_j)
    • 如果 viv_ivjv_j 属于同一个组件, 什么也不做,此时 Sk=Sk1S^k = S^{k-1}.
    • 如果 viv_ivjv_j 在分割快 Sk1S^{k-1} 中属于不同组件 Cik1C_i^{k-1}Cjk1C_j^{k-1},如果 w(vi,vj)MInt(Cik1,Cjk1)w(v_i, v_j) \leq MInt(C_i^{k-1}, C_j^{k-1}),我们希望将它们合并为一个; 否则什么也不做.

如果您对分割属性的证明以及分割属性为何始终存在感兴趣,请参阅原文

image-segmentation-indoor
Fig. 6. 在Felzenszwalb基于图的分割算法(k = 300)中通过网格图构造检测到的带有分割的室内场景。

示例:2013年的 Manu

这一次,我会用老吉诺比利在2013年[照片]作为示例图像时,他的秃斑已经长大了强烈。为了简单起见,我们使用灰度图片。

20201217manu-2013
Fig. 7. 2013年秃头的Manu Ginobili。 (Image source: Manu Ginobili’s bald spot through the years)

与其从头开始编码,不如让我们将 skimage.segmentation.felzenszwalb 应用于图像。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
import skimage.segmentation
from matplotlib import pyplot as plt

img2 = scipy.misc.imread("manu-2013.jpg", mode="L")
segment_mask1 = skimage.segmentation.felzenszwalb(img2, scale=100)
segment_mask2 = skimage.segmentation.felzenszwalb(img2, scale=1000)

fig = plt.figure(figsize=(12, 5))
ax1 = fig.add_subplot(121)
ax2 = fig.add_subplot(122)
ax1.imshow(segment_mask1); ax1.set_xlabel("k=100")
ax2.imshow(segment_mask2); ax2.set_xlabel("k=1000")
fig.suptitle("Felsenszwalb's efficient graph based image segmentation")
plt.tight_layout()
plt.show()

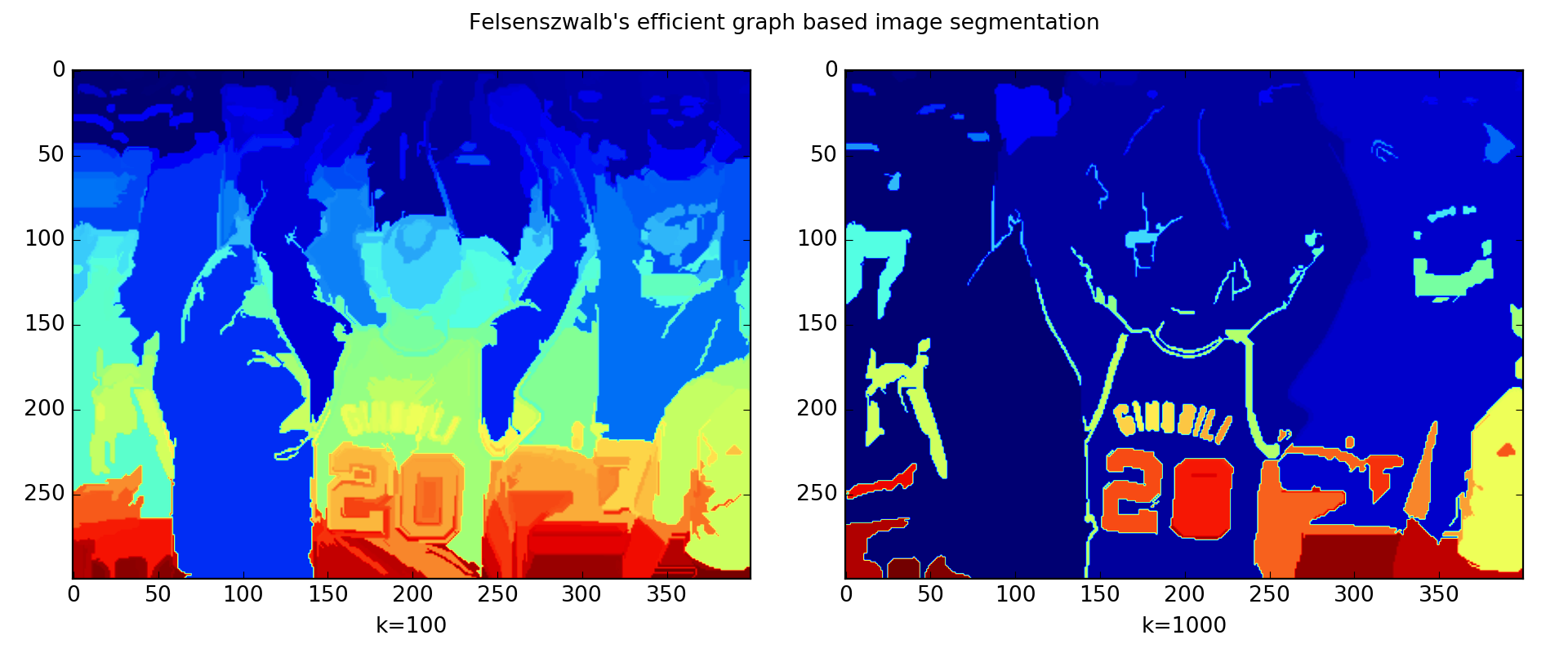

该代码运行了 Felzenszwalb 算法的两个版本,如图8所示。左边的 k=100k=100 会生成细粒度的分割,该分割具有识别 Manu 秃点的小区域。右边的 k=1000k=1000 输出区域趋于更大的粗粒度分割。

20201217manu-2013-segmentation
Fig. 8. Felsenszwalb 基于图的高效图像分割应用于2013年 Manu 的照片。

4 选择性搜索

选择性搜索是提供可能包含对象的区域提议的常用算法。它建立在图像分割输出的基础之上,并使用基于区域的特征(注意:不仅是单个像素的属性)来进行自下而上的层次分组。

选择性搜索的工作原理
  1. 在初始化阶段,应用 Felzenszwalb 和 Huttenlocher 的基于图的图像分割算法来创建要开始的区域。
  2. 使用贪婪算法将区域迭代地组合在一起:
    • 首先,计算所有相邻区域之间的相似度。
    • 将两个最相似的区域分组在一起,并在结果区域及其邻居之间计算新的相似度。
  3. 重复对最相似区域进行分组的过程(步骤2),直到整个图像变为单个区域为止。

20201217selective-search-algorithm
Fig. 9. 选择性搜索的详细算法。

配置变化

给定两个地区 (ri,rj)(r_i, r_j),选择性搜索提出了四个互补的相似性度量:

  • 颜色:相似
  • 纹理:使用对材料识别效果很好的算法,例如 SIFT.
  • 大小:鼓励小区域尽早合并。
  • 形状:理想情况下,一个区域可以填补另一个区域的空白。

通过(i)调整阈值 k在 Felzenszwalb 和 Huttenlocher 的算法中,(ii)更改色彩空间和(iii)选择相似性指标的不同组合,我们可以产生一组多样化的“选择性搜索”策略。生成具有最高质量的区域建议的版本配置有(i)各种初始分割建议的混合,(ii)多种颜色空间的混合,以及(iii)所有相似性度量的组合。毫不奇怪,我们需要在质量(模型复杂性)和速度之间取得平衡。

References

[1] Dalal, Navneet, and Bill Triggs. “Histograms of oriented gradients for human detection.” Computer Vision and Pattern Recognition (CVPR), 2005.

[2] Pedro F. Felzenszwalb, and Daniel P. Huttenlocher. “Efficient graph-based image segmentation.” Intl. journal of computer vision 59.2 (2004): 167-181.

[3] Histogram of Oriented Gradients by Satya Mallick

[4] Gradient Vectors by Chris McCormick

[5] HOG Person Detector Tutorial by Chris McCormick
